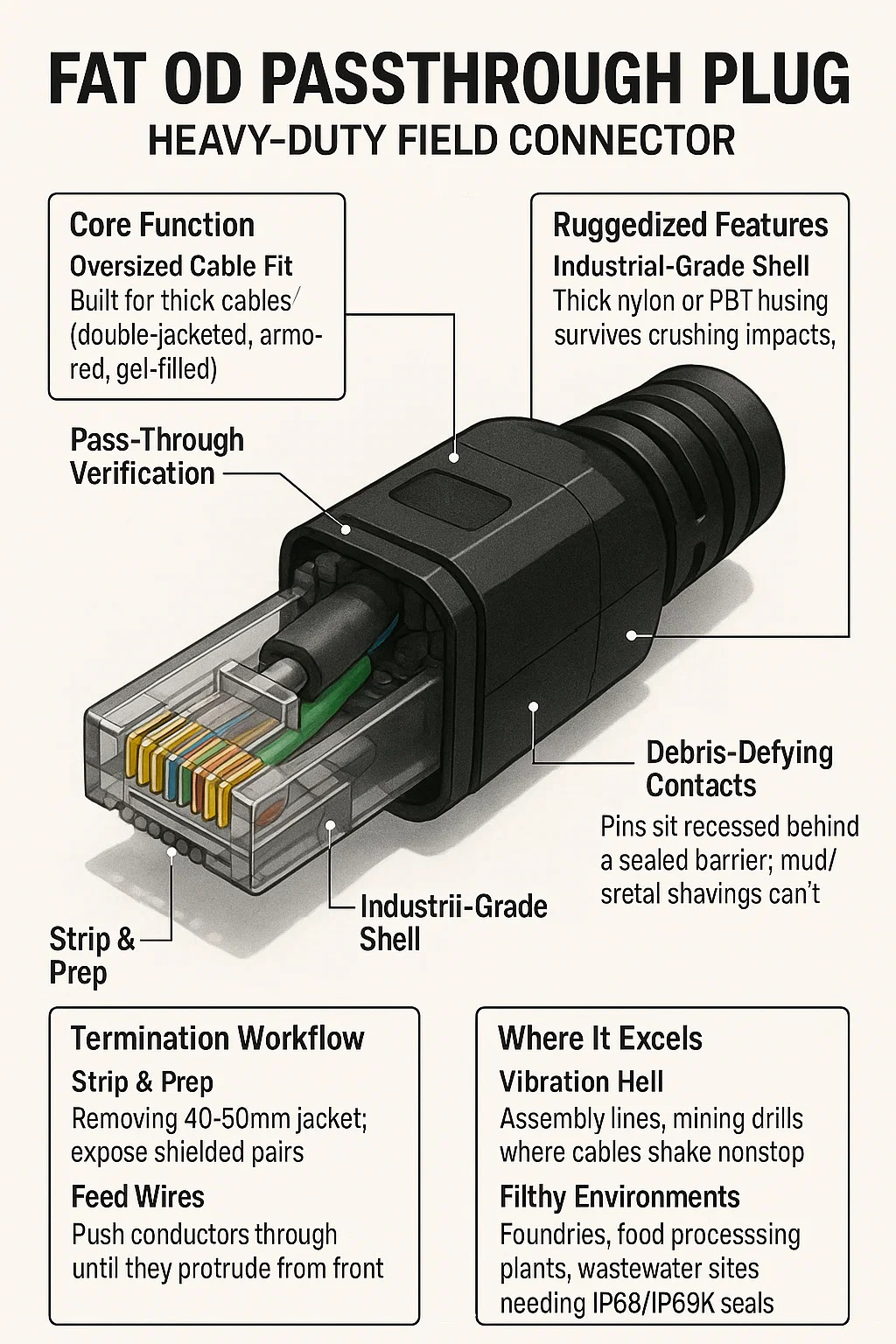

Fat OD Passthrough Plug : Hochleistungs-Feldsteckverbinder

1. Kernfunktion

Übergroße Kabelpassform: Entwickelt für dicke Kabel (doppelt ummantelt, gepanzert, mit Gel gefüllt), die nicht in Standardstecker passen.
Durchgangsprüfung: Die Drähte werden vollständig durch das Steckergehäuse geführt – sichtbar an der Vorderseite –, sodass Sie die Reihenfolge der Drähte vor dem Crimpen im Auge behalten können.

2. Robuste Funktionen

Gehäuse in Industriequalität: Das dicke Nylon- oder PBT-Gehäuse übersteht Stöße, Öle und UV-Strahlung.
Dual-Point-Griff: Separate Metallklemmen halten den Kabelmantel und das innere Kevlar-Garn fest – kein Ausreißen bei Vibrationen.
Schmutzabweisende Kontakte: Die Stifte sitzen versenkt hinter einer versiegelten Barriere; Schlamm/Metallspäne können sie nicht kurzschließen.

3. Kündigungsworkflow

Abisolieren und vorbereiten: 40–50 mm Außenmantel entfernen; geschirmte Paare/Kevlar freilegen.
Zuleitungen: Schieben Sie die Leiter durch den Stecker, bis sie vorne herausragen.
Validierungssequenz: Bestätigen Sie die T568A/B-Bestellung visuell durch die durchsichtige Haube.
Crimpen und Schneiden: Aktion mit einem einzigen Werkzeug:
Komprimiert Kontakte auf Drähte
Verriegelt Zugklemmen
Schneidet überschüssige Drähte bündig ab (eingebaute Klinge).

4. Wo es sich auszeichnet

Vibrationshölle: Fließbänder, Bergbaubohrmaschinen, Eisenbahnausrüstung – wo Kabel ununterbrochen wackeln.
Schmutzige Umgebungen: Gießereien, Lebensmittelverarbeitungsbetriebe, Abwasseranlagen, die IP68/IP69K-Dichtungen benötigen.
Blinde Panikabschlüsse: Tunnelarbeiten bei schlechten Lichtverhältnissen oder enge Schaltschränke – sehen Sie Kabel, anstatt zu raten.

5. Fehlerfallen

Abschirmung ignorieren: Geflecht berührt Signalstifte während der Durchführung = EMI-Chaos.
Kevlar-Vernachlässigung: Vergessen, zuerst das Verstärkungselement einzuklemmen → Kabel reißt später heraus.
Gratige Drähte: Stumpfe Schneider hinterlassen Kupferspitzen; Durchdringt die Isolierung und schließt PoE kurz.

6. Kompromisse und Grenzen

Port Depth Wars: Zusätzliche 3 mm Steckerlänge blockieren flache Buchsen (zuerst testen, ob sie passen).
Keine Wiederholungen: Crimp = dauerhaft; Falsche Drahtreihenfolge? Schneiden Sie die Kosten ab und fressen Sie sie auf.
Werkzeugprobleme: Standard-Crimpzangen ersticken – erfordern kräftige Ratschenwerkzeuge.
Preisschock: Kostet 8× Standard-RJ45-Stecker; durch reduzierte Nacharbeit rechtfertigen.
