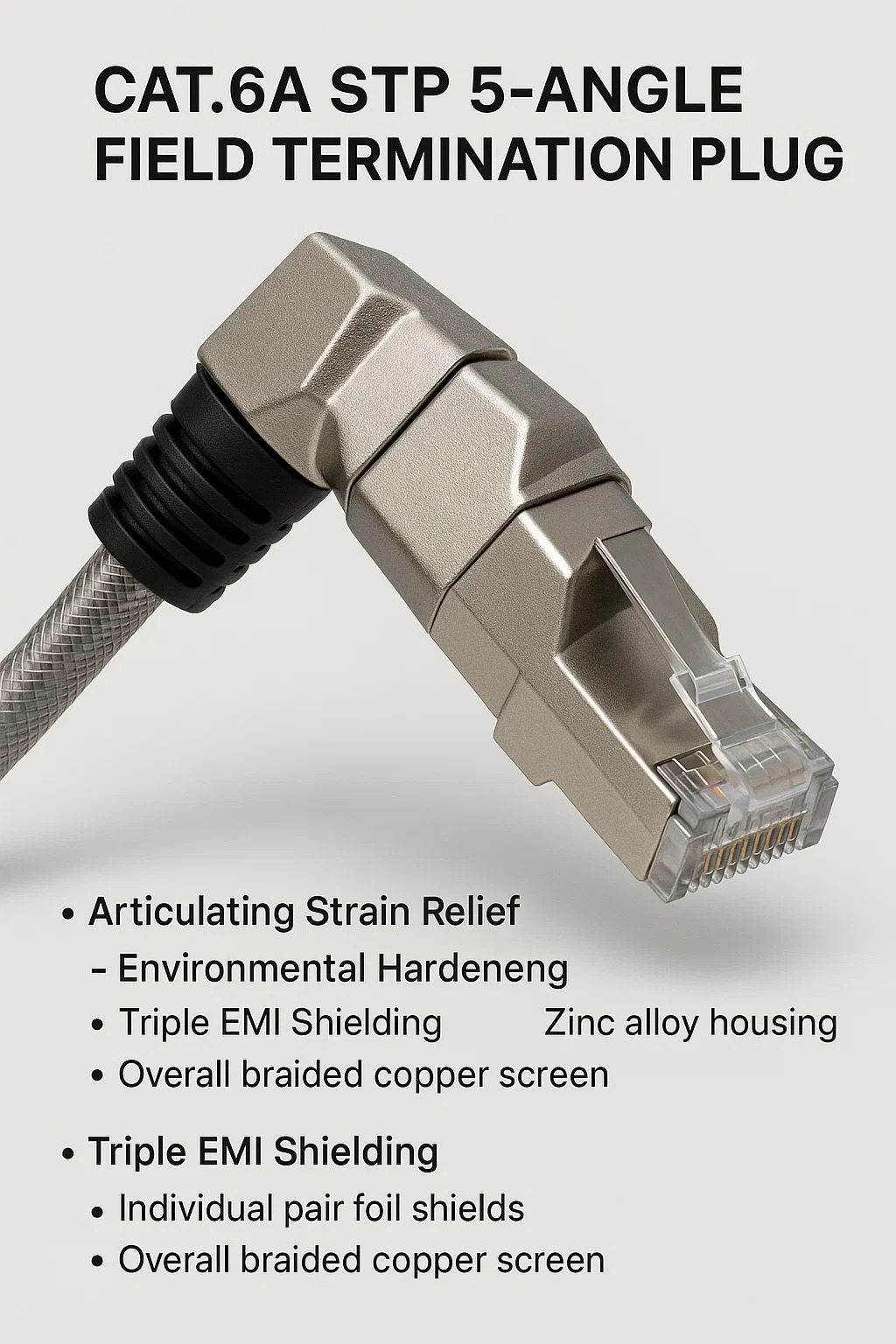

Cat.6A STP 5-Winkel-Feldabschlussstecker

1. Kerndesignzweck
Platzoptimierung: Verfügt über ein um 45° abgewinkeltes Gehäuse mit 5-facher Einstellbarkeit (±30° vertikal, ±15° horizontal), um Kabel in engen Räumen (z. B. Server-Racks, Schaltschränke) zu verlegen.
Dreifache EMI-Abschirmung: Kombiniert:
Einzelne Paar Folienschirme
Insgesamt geflochtener Kupferschirm
Gehäuse aus Zinklegierung. Blockiert Störungen durch Motoren/VFDs in industriellen Umgebungen.

2. Strukturelle Innovationen
Gelenkige Zugentlastung:
Der schwenkbare Kragen absorbiert Vibrationen/Flexbelastungen (z. B. Roboterarme, AGVs).
Umweltverträglichkeit:
IP68-Dichtungen (Silikondichtungen mit Gewindeverschluss) verhindern das Eindringen von Wasser/Staub.
Hochleistungskontakte:
50µ" vergoldete Stifte halten 100.000 Steckzyklen und 90W PoE ohne Lichtbogenbildung stand.

3. Kündigungsworkflow
Schildvorbereitung:
Gesamtgeflecht über Kabelmantel falten; unter die Metallzwinge klemmen.
Schneiden Sie die Folienpaare so ab, dass 3 mm freiliegen. an Erdungslaschen anschließen.
Kabelhandhabung:
< 8 mm Aufdrehen einhalten; in kodierte IDC-Steckplätze einführen (T568B-Standard).
Winkelsperre:
Ausrichtung festlegen; Ziehen Sie die Manschette mit 0,6 N·m fest, um die Dichtung zusammenzudrücken.

4. Schlüsselanwendungen
Robotik: Kabelmanagement in Gelenkarmen (ISO 9409-Kompatibilität).
Mobile Arbeitsmaschinen: Vibrationsbelastete Einsätze (Züge, Gabelstaplerladegeräte).
Raue Umgebungen: Lebensmittelverarbeitung (abwaschbar), Chemiefabriken.

5. Vorteile gegenüber geraden Steckern

6. Kritische Installationsregeln
Schirmverbindung: Stellen Sie sicher, dass der Widerstand zwischen Steckergehäuse und Kabelschirm ≤0,1 Ω beträgt.
Biegeradius: Nach der Winkeleinstellung ≥4× Kabeldurchmesser beibehalten.
Werkzeuganforderung: Für einen abgewinkelten Zugang ein flaches Auflegewerkzeug verwenden.

7. Fehlerindikatoren
PoE-Resets: Schlechter Pin-Kontakt oder Schirmerdungsfehler.
Geschwindigkeitseinbrüche: Unverdrillte Paare >10 mm oder EMI-Leckage.
Überhitzung: Überlastete Pins (mehr als 90 W PoE).

8. Einschränkungen
Kabelkompatibilität: Erfordert Cat.6A STP (S/FTP oder F/UTP).
Anschlusstiefe: Passt möglicherweise nicht in flache Steckdosen (überprüfen Sie die Gerätespezifikationen).
Kosten: 2–3-fache Prämie gegenüber Standardsteckern.
