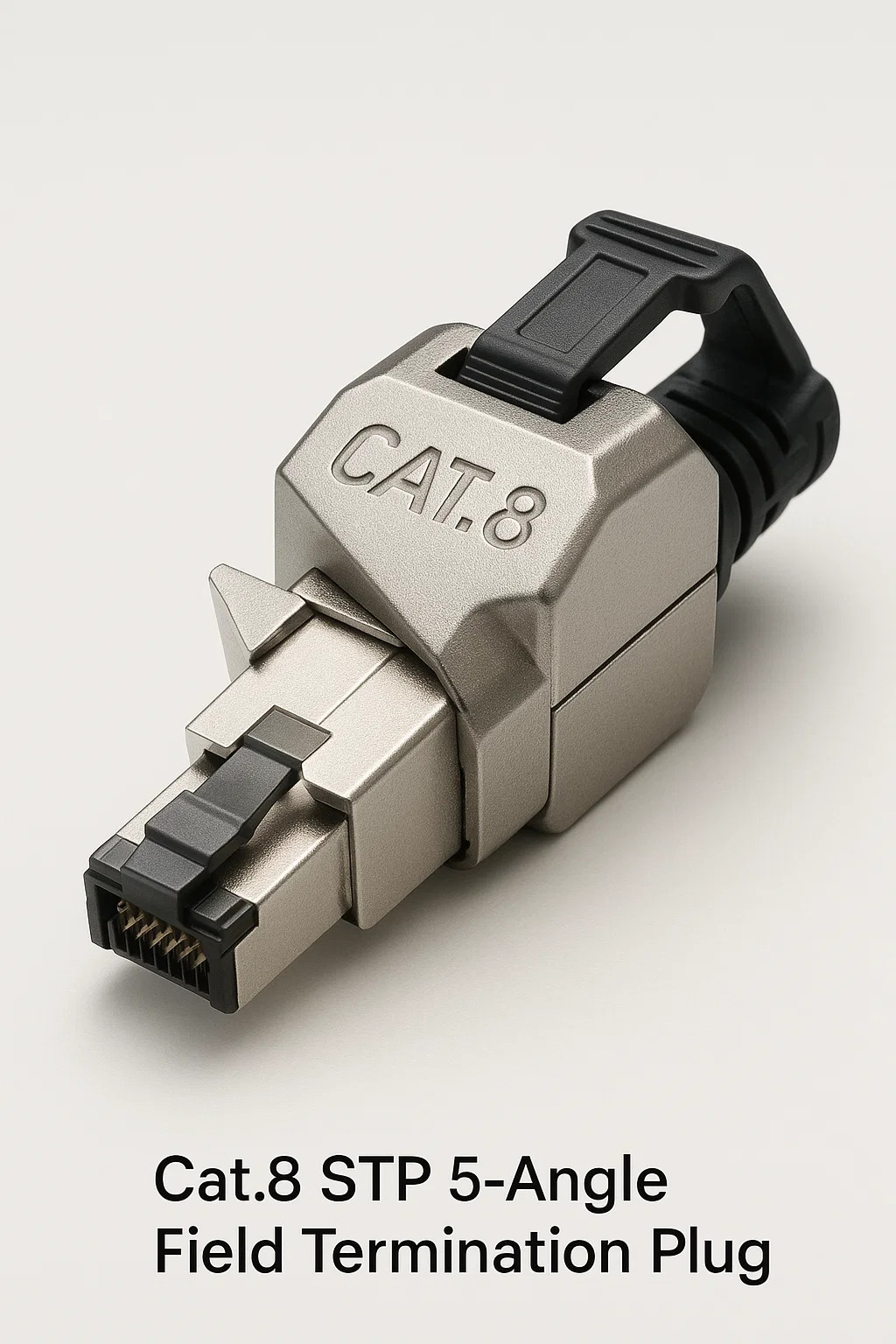

Katze.8 STP 5-Winkel-Feld-Terminierungsstecker

1. Kernkonstruktionszweck
Space -Optimierung: 45 ° Winkelkörperrouten Kabel seitlich, wodurch die Obstruktion in beengten Installationen (z. B. Heckanschlüsse des Serverregals) vermieden wird.
Hochdichte Abschirmung: Kombiniert Dual-Layer-STP-Abschirmung (individuelle Paar Folie insgesamt Geflecht) mit abgewinkelten Erdungskontakten, um die EMI-Verteidigung aufrechtzuerhalten.

2. strukturelle Merkmale
Präzision abgewinkelte Einsatz
Metallisierte Einsätze dreht die Signalwege 45 ° intern, wodurch die Impedanz ohne scharfe Biegungen erhalten bleibt.
Verstärkte Dehnungslinderung
Die Drehklemme sichert das Kabel und ermöglicht die Richtungseinstellung ± 30 ° nach der Installation.
Industrieschale
Zinklegungshäuser mit IP67 Seal (optional) widersetzt sich auf Auswirkungen, Staub und Feuchtigkeit.

3.. Terminierungsprozess
Schildvorbereitung
Schälen Sie insgesamt Geflecht, Trimmpaarfolien, um 3 mm für den Kontakt mit den Erdungsringen von Plug zu enthüllen.
Handhabung der Leiter
Fügen Sie Kabel in Kabel -IDC -Slots mit <0,3 mm Untwist ein - Fehlausrichtung scheitert 40 Gbit / s.
Erdungssequenz
Sichern Sie Paaren in internen Terminals.
Falten Sie insgesamt Geflecht über Erdungskragen.
Snap-Shut-Schildkappe für 360 ° Deckung.

4. Bereitstellungsszenarien
Rechenzentren: Top-of-Rack-Switches mit vertikal gestapelten Ports.
Robotik: artikulierte Arme, die Kabelflexibilität erfordern.
Militär/Luft- und Raumfahrt: Vibrationslastige Gehäuse mit Platzbeschränkungen.

5. Kritische Vorteile
Gegenüber geraden Steckern • Sparen Sie 60% lateral
Gegen Adapter • Eliminiert zusätzliche Verbindungspunkte • Konserviert die Signalintegrität für 2000 MHz auf

6. Installationswarnungen
Biege Radius -Kontrolle
Führen Sie vor/nach dem Stecker ≥8x Kabeldurchmesser; Scharfe Biegungen führen zu einem Renditeverlust.
Erdungsüberprüfung
Testschildkontinuität (0,1 Ω max) - Abgewinkelte Konstruktionen Risiko -Bodenlücken.
Werkzeugbeschränkungen
Erfordert ein niedrig profiliertes Stanzwerkzeug für die Freigabe des Seitenzugriffs.

7. Einschränkungen
Keine Feldreparaturen: beschädigte Kontakte erfordern einen vollständigen Steckerersatz.
Portkompatibilität: schlägt in flachen Steckdosen (z. B. Legacy Switches) fehl.
Kosten: 3 × Prämie über Standardkatze.8 Stecker.

8. Herstellernotizen
Spezialisierte Marken: Siemon (360 ° MAX), TE-Konnektivität (industrieller IQ45), Panduit (abgewinkelter Twisted-Pair).
Vermeiden Sie generische Klone: ​​Durchschlüsse fehlen impedanzübergreifende Interna.
