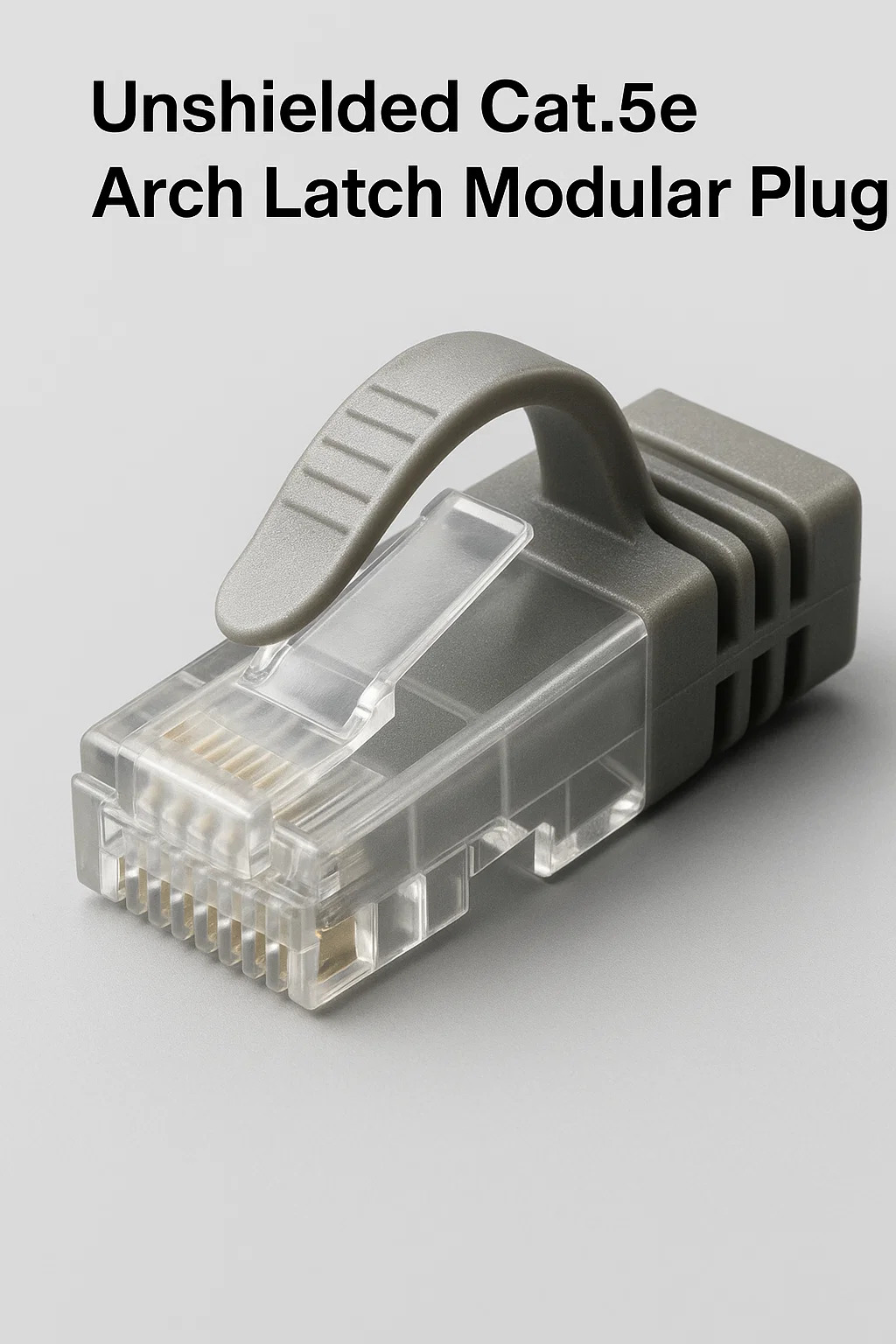

Ungeschirmter Cat.5e Arch Latch Modularstecker

1. Kerndesignzweck

Sicherer physischer Halt: Verfügt über einen bogenförmigen Riegel (erhöhte, gerippte Lasche) für sicheren Halt und verhindert ein versehentliches Herausziehen des Steckers in vibrationsanfälligen Bereichen (z. B. unter Schreibtischen, Werkstattböden).
Grundlegende Leistung: Unterstützt 1-Gbit/s-Ethernet für Büro-/Leichtindustrieanwendungen, bei denen die EMI minimal ist.

2. Wesentliche physische Merkmale

Verstärkter Riegel:
Das verdickte Bogendesign verhindert ein Durchbrechen, wenn es von Füßen, Karren oder Geräten erfasst wird.
Zugentlastung:
Interne Rampen halten den Kabelmantel fest (kein Kevlar erforderlich) und halten einer Zugkraft von 50 Pfund stand.
Werkzeuglose Einfachheit:
Keine Klammern oder Schrauben – die Entriegelung erfolgt durch Daumendruck im 45°-Winkel.

3. Kündigungsprozess

Abziehen und ausrichten:
Entfernen Sie die ½-Zoll-Ummantelung und ordnen Sie die Drähte in der Reihenfolge T568B an (kein Aufdrehen > 13 mm).
Rutsche & Sitz:
Schieben Sie die Drähte in den Stecker, bis die Spitzen die Vorderwand berühren.
Crimp:
Mit einer handelsüblichen Crimpzange zusammendrücken; Latch wird nach der Komprimierung automatisch bereitgestellt.

4. Zielanwendungen

Einzelhandels-Kassensysteme:
Sichert Kabel, die von Kunden unter Theken getreten werden.
Bildungslabore:
Hält Stuhlbeinen stand, die über Kabel rollen.
Leichtindustrie:
Förderseitige Stationen mit geringer Vibration.

5. Fehlerszenarien und Fehlerbehebungen

6. Einschränkungen

Keine Abschirmung: Versagt in der Nähe von Motoren, Mikrowellen oder Hochspannungsleitungen.
Nur Cat.5e: Nicht für 10-Gbit/s-Upgrades.
Wiederverwendbarkeit: Der Riegel wird nach 5-maligem Entfernen schwächer; Ersetzen Sie es, wenn es lose ist.

7. Vs. Standard-Cat.5e-Stecker
