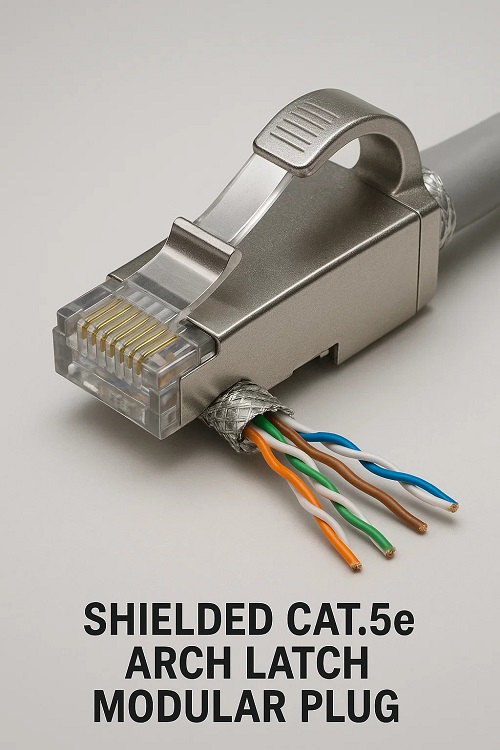

Geschirmter Cat.5e-Arch-Latch-Modularstecker

1. Kerndesignzweck

Physische Sicherheit zur EMI-Abwehr: Kombiniert eine metallisierte Abschirmung mit einer gewölbten Verriegelung für Umgebungen mit Störungen und Vibrationen (z. B. Fabrikhallen, medizinische Labore).
Erdung entscheidend: Die Abschirmung muss mit dem Steckergehäuse verbunden sein, um EMI/RFI-Rauschen abzuleiten.

2. Wichtige Strukturmerkmale

Geschirmtes Gehäuse:

Das Gehäuse aus Zinklegierung oder metallisiertem Kunststoff leitet Störungen an die Erde weiter.

Verstärkter Bogenriegel:

Die verdickte, gerippte Lasche hält Stößen und wiederholten Stößen stand.

Integrierte Erdung:

Metallzähne durchdringen beim Crimpen die Kabelschirmfolie/das Kabelschirmgeflecht.

3. Kündigungsworkflow

Schildvorbereitung:

Entfernen Sie den Mantel, um die 15-mm-Abschirmung freizulegen. Falten Sie das Geflecht/die Folie über die Jacke.

Erdungsanschluss:

Positionieren Sie die Abschirmung unter den Metallklemmenzähnen des Steckers.

Drahteinführung:

Richten Sie die Drähte gemäß T568B aus. drücken, bis es sitzt.

Crimpen und Verriegeln:

Einzelcrimpwirkung:

Komprimiert Kontakte
Bissschutz am Gehäuse
Setzt die Bogenverriegelung ein.

4. Zielanwendungen

Medizinische Geräte:

Blockiert EMI von MRT-/Ultraschallgeräten in der Nähe von Netzwerken.

CNC-Maschinenwerkstätten:

Widersteht Motorgeräuschen und körperlichen Tritten des Bedieners.

Theater-AV-Systeme:

Überlebt Kabelschlepper bei Live-Events.

5. Fehlermodi und Fehlerbehebungen

6. Entscheidende Vorteile gegenüber ungeschirmtem

7. Einschränkungen

Erdungsabhängigkeit: Erfordert geerdete Ports/Geräte.
Wiederverwendbarkeit: Der Verschluss wird nach 10 Entfernungen schwächer.
Werkzeug-Vorsicht: Standard-Crimpzangen können den Schutzkontakt verfehlen.
