1. Werkzeuge und Materialien erforderlich
Field Termination Plug (RJ45, M12 oder andere Typ).
Kabelstripper (für präzise Mantelentfernung).
Punch-Down-Tool (für die IDC-Beendigung).
Kabel -Tester (um Kontinuität und Leistung zu überprüfen).
Schere oder Flushschneider (zum Trimmen von Drähten).

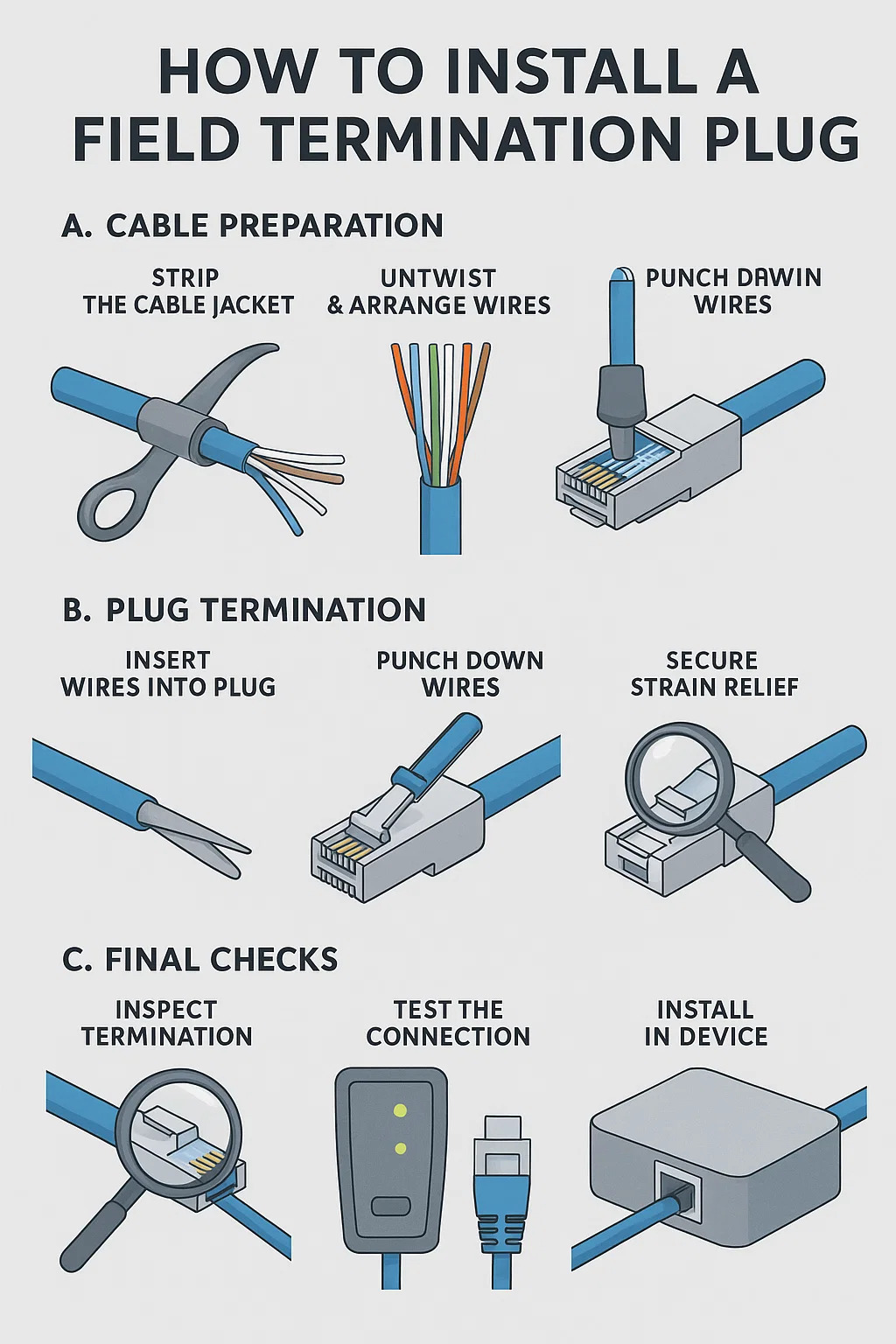

2. Schritt-für-Schritt-Installation
A. Kabelvorbereitung
-Streifen Sie die Kabeljacke aus
Verwenden Sie einen Stripper, um 1-1,5 Zoll der äußeren Jacke zu entfernen.
Vermeiden Sie es, innere Leiter zu kicken.
-Ountwist & arrangieren Sie Drähte
Befolgen Sie den Farbcode des Plugs (T568A oder T568B).
Halten Sie die Wendungen bis zum Abschlusspunkt intakt.
-TRIM-Kabel bis Länge
Schneiden Sie die Drähte gleichmäßig und lassen Sie 0,25 bis 0,5 Zoll freigelegt.
B. Kündigung der Stecker
-Intieren Sie Kabel in Stecker
Richten Sie Leiter auf die IDC -Slots des Plug aus.
Stellen Sie sicher, dass keine gekreuzten oder losen Drähte.
-Punch Down Drähte
Verwenden Sie ein Punschwerkzeug, um Drähte fest zu setzen.
Verwenden Sie sogar Druck, um teilweise Verbindungen zu vermeiden.
-Absichern Sie die Belastungsentlastung
Klemmen Sie den Kabelmantel in den Stecker ein, um den Auszug zu vermeiden.
C. Endgültige Schecks
-Kündigung im Inspektion
Überprüfen Sie keine streunenden Drahtstränge oder falsch ausgerichtete Kontakte.
-Testen Sie die Verbindung
Verwenden Sie einen Kabelzertifizierer (für Hochgeschwindigkeitsnetzwerke) oder einen Kontinuitätstester.
-Installieren Sie im Gerät
Stecken Sie das Zielgerät (IP -Kamera, AP usw.) und bestätigen Sie die Funktionalität.
3.. Häufige Fehler zu vermeiden
Übertrimmungsdrähte → Schlechter Kontakt.
Falsche Drahtreihenfolge → Signalausfall.
Überspringen der Dehnungslinderung → Kabelschädigung im Laufe der Zeit.
Nicht testen nach der Installation → versteckte Fehler.
4., wann neu terminieren soll
Wenn das Testen fehlschlägt (offene/kurze Schaltungen).
Wenn sich der Stecker locker oder instabil anfühlt.
Wenn Korrosion oder Schädigung sichtbar ist.
Schritt | Aktion | Kritische Details | Werkzeug/Überprüfung |
1. Streifenkabel | Entfernen 1–1,5 Zoll der äußeren Jacke, ohne innere Leiter zu beschädigen. | Vermeiden Sie es, in Drahtisolierung zu schneiden; Wendungen in der Nähe der Jacke beenden. | Kabel -Stripper -Sehprüfung. |
2. Anordnen von Drähten | Aufplumzieren und Kabel ausrichten T568a/b Schema. | Walten Sie Twists bis hin zu IDC -Slots; Keine gekreuzten Paare. | Folgen Sie Plug's Color Guide (gedruckt oder geformt). |
3.. Trimmdrähte | Kabel schneiden 0,25–0,5 Zoll ausgesetzt. | Eine gleichmäßige Länge sicherstellen; Keine ausgefransten Enden. | Flush Cutters (Schere riskiert ungleiche Schnitte). |
4. In den Stecker einfügen | Sitzdrähte in Stecker IDC -Slots bis vollständig sitzt. | Drähte müssen an den terminalen Unterteilen erreichen; Keine Lücken oder Fehlausrichtung. | Vergrößerung von Glas (Sitzgelegenheiten unter schlechter Beleuchtung überprüfen). |
5. niederschlagen | Kabel beenden mit Stanzwerkzeug im Winkel von 45 °. | Einzelne feste Presse pro Kabel; Vermeiden Sie teilweise Schläge oder Überkompressionen. | Impact Punch-Down-Tool (Nicht-Impact erfordern möglicherweise mehrere Streiks). |
6. Sichere Dehnungsentlastung | Kabelmantel im Steckerkörper klemmen. | Jacke muss fest gepackt werden; Keine freiliegenden Drähte außerhalb der Stecker. | TUG -Test: sanfter Zug zur Bestätigung der Dehnungslinderung. |
7. Testverbindung | Überprüfen Sie die Kontinuität, Kabelkarte und (falls zutreffend) POE/Signalstabilität. | Überprüfen Sie, ob er öffnen/Shorts; Validieren Sie die Impedanz für Hochgeschwindigkeitsverbindungen. | Kabelzertifikat (z. B. Fluke) oder Grundentester für Pass/Fail. |
8. Im Gerät installieren | Schließen Sie eine Verbindung zum Endpunkt (Kamera, AP usw.) und bestätigen Sie den Betrieb. | Stellen Sie sicher, dass Plugs -Schlösser sicher sicherstellen; Keine zeitweiligen Trennungen. | Funktionstest (z. B. Ping, Video -Feed, Poe Power Check). |
